⚠️ 法令・通達は改正される場合があります。最新情報は必ず所轄官庁の公表資料をご確認ください。

ケーブル選定で必ず確認したい3つのポイント

1. 使用電流 (A)：接続機器の負荷電流（起動電流も要注意）
2. ケーブルの長さ (m)：長いほど電圧降下が増えます（できるだけ短く）
3. 電圧 (V) と相数：単相100V／200V／三相200Vで計算式が変わります

まず確認：よく使うケーブル「VCT」とは？

工事・イベント・仮設でよく使うのがVCT（ビニルキャブタイヤケーブル）です。移動用機器の電源回路などに用いられます。
規格の確認は、公式のJIS検索から「C3312」などで検索してください。
参考：JIS検索（日本産業標準調査会） ／ JISの入手・閲覧方法

VCTケーブルの許容電流 早見表（代表値：60℃・基底温度30℃以下の例・3心）

※値は代表値です。メーカー・線心数（2心/3心/4心）・周囲温度・束線・ドラム巻き使用などで変動します。
※安全側に見るなら、現場は「太め」「短め」が基本です。

参考（許容電流・導体抵抗の代表例）：富士電線工業 VCT 技術資料（PDF）

導体抵抗（r値）一覧（計算に使う値）

※電圧降下計算では、ケーブルの導体抵抗 r（Ω/km）を使います。以下は「導体抵抗（20℃）」として公表されている値の例です。
※実務では安全側に見るため、カタログ値（上限側）を使う運用が一般的です。

参考（導体抵抗の例）：富士電線工業 VCT 技術資料（PDF）

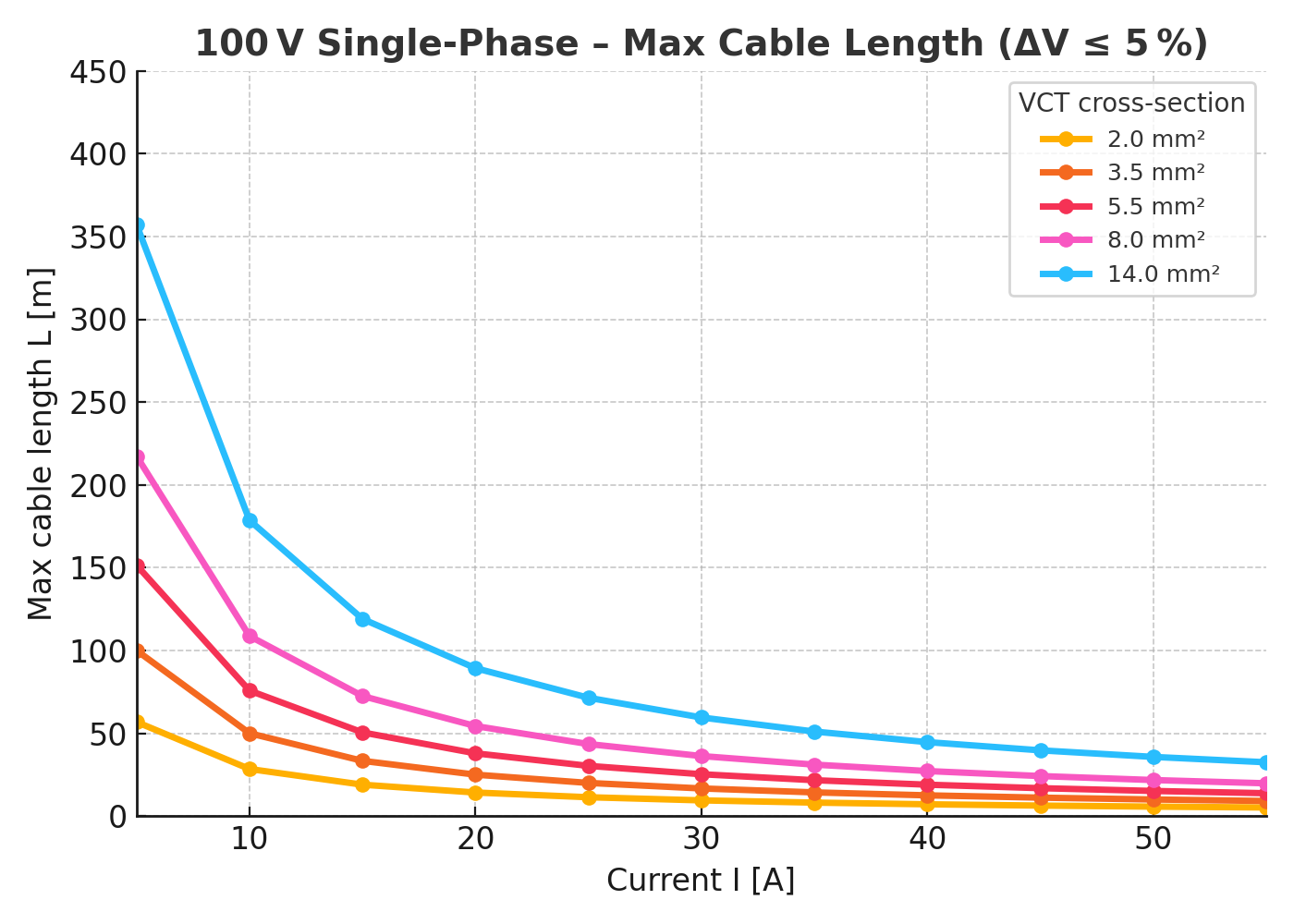

電圧降下を「目安5％以内」に抑える計算式（基本形）

※ここでは簡易に「抵抗成分のみ」で計算します（短距離の仮設でよく使う近似）。長距離・大電流・力率条件によってはリアクタンス等も効くため、厳密にはメーカー資料・設計基準で確認してください。
※配線設計の考え方（電圧降下の扱い）参考：電圧降下（解説）

単相2線式： ΔV = 2 × I × L × r / 1000
三相3線式： ΔV = √3 × I × L × r / 1000
※ I = 電流[A], L = 片道距離[m], r = 導体抵抗[Ω/km]


発電くんの計算例（単相100V）

例えば 20m 先に 30A（単相100V） を流すなら、5.5mm² を目安にすると安心！
ざっくり計算：ΔV = 2 × 30 × 20 × 3.37 / 1000 ≒ 4.0V（約4％）
もし 2.0mm²（r=9.79）だと、ΔV ≒ 11.7V（約11.7％） になって危険側。

【Genba Report #02】ケーブル過熱と電圧降下の実例

イベント会場で 30A が流れるラインに 2.0mm² を使用したところ、電圧降下が約 10％超 に達し、照度不足が発生。さらにケーブルが異常発熱し、絶縁被覆が溶ける寸前でした。
適正サイズ（5.5mm² 目安）へ変更後に問題は解決。太め・短めが安全の鉄則です。

安全面で「最後に」必ず確認したいこと

• ケーブルは許容電流だけでなく、電圧降下もセットで確認
• ドラム巻きのまま使用・束線・高温は実質許容電流が下がる（発熱しやすい）
• 濡れ・人が触れる環境は、漏電遮断器や接地（アース）など安全対策を強化
• 固定設備に接続する場合や責任分界をまたぐ場合は、現場の電気主任技術者／有資格者と事前協議

便利ツールで簡単ケーブル選定

ケーブル選定ツール なら、負荷・電圧・距離を入力するだけで最適サイズを算出できます。
合わせて 発電機負荷計算ツール もぜひご活用ください。

まとめ

• ケーブルは電流・距離・電圧（相数）で決める
• 現場の目安は電圧降下 5％以内（機器仕様・基準で調整）
• 高温・束線・ドラム巻きは発熱リスク増（安全側の選定を）
• 迷ったら太め・短め・安全第一
