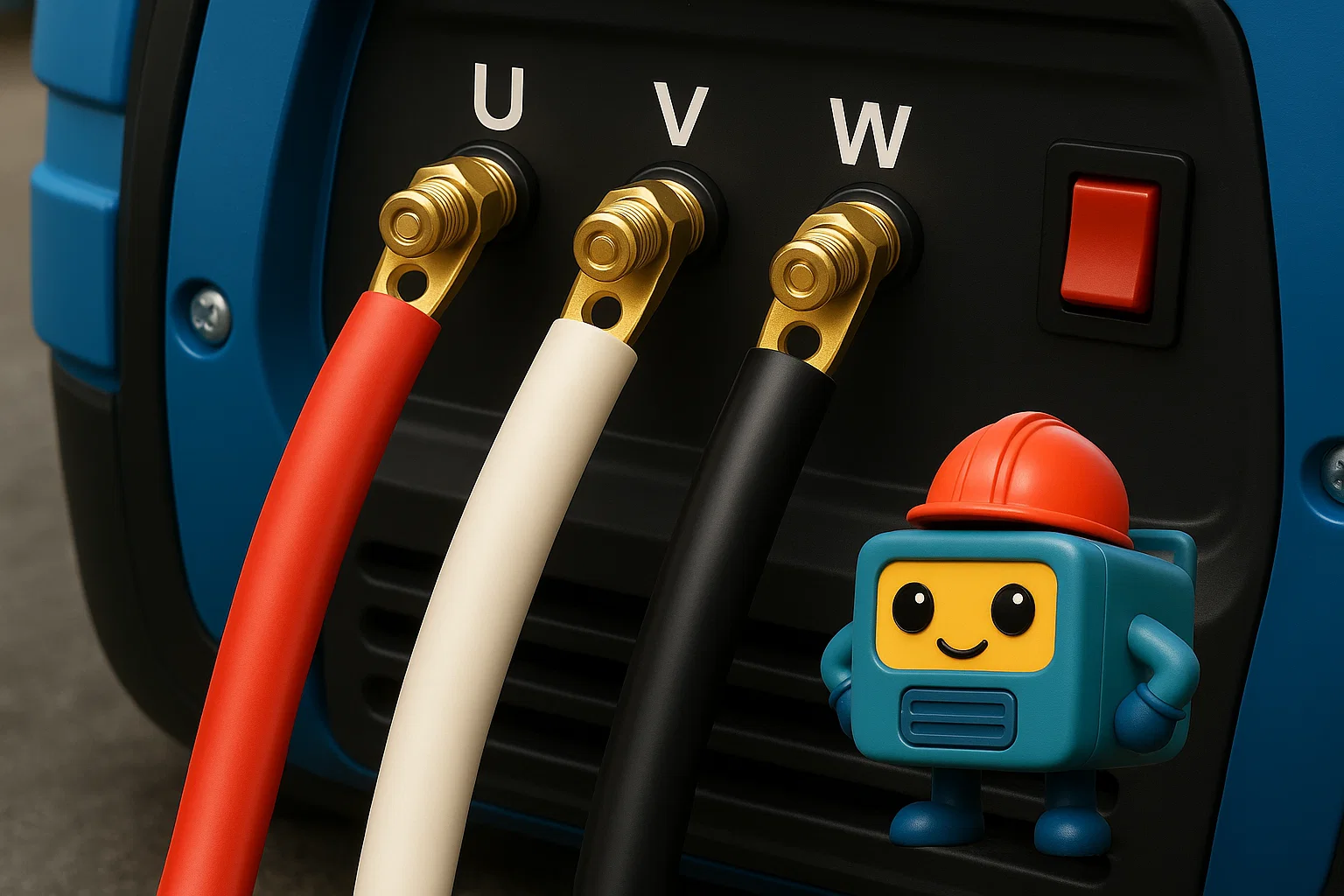

【教えて発電くん！】発電機につなぐケーブルの色「赤・白・黒」と端子「U・V・W」の見方を解説！

現場で主流の「赤・白・黒」と発電機側の「U・V・W」を正しく理解しよう（2025年版）

多くの現場で発電機を安全に使うためには、「ケーブルの色（相色）」と「発電機側の端子記号」を正しく理解しておくことが欠かせません。

とはいえ、実際の現場では

• ケーブル → 赤・白・黒（旧色）
• 発電機端子 → U・V・W
• 図面 → L1・L2・L3 や R・S・T

のように表記がバラバラで、初めて触る方にはとても分かりづらいのが実情です。

このコラムでは、「赤白黒」「U・V・W」といった現場優先の実務目線で、発電機とケーブルのつなぎ方の考え方を、できるだけシンプルに解説します。

⚠️ 法令・通達は改正される場合があります。最新情報は必ず所轄官庁や電力会社の標準仕様書、公表資料をご確認ください。

---

ステップ1：まずは「赤・白・黒＋緑」で何を表しているかを押さえる

2025年現在、日本で購入できる多くのキャブタイヤケーブル（2PNCT・VCT・VCTFなど）は、依然として旧色（赤・白・黒＋緑）が主流です。

■ 三相200V（赤・白・黒＋緑）の一般的な意味

役割	現場で主流の旧色	ポイント
R相（L1）	赤	三相の1本目。モーターの回転方向に影響。
S相（L2）	白	三相の2本目。
T相（L3）	黒	三相の3本目。
接地（アース）	緑（または 緑／黄）	感電防止に必須。

■ 単相100V／200V（黒・白・緑）の一般的な意味

役割	旧色	ポイント
非接地側（L）	黒（または 赤）	電圧がかかる側。
接地側（N）	白	中性線。
接地（アース）	緑（または 緑／黄）	安全上重要。

旧色は法令上「即禁止」という扱いではないため、国内流通しているケーブルの大部分を旧色が占めているのが現状です。
ただし、実際の色の指定は、電力会社や官庁仕様・設計仕様書で個別に定められている場合があります。必ず図面・仕様書もあわせて確認しましょう。

---

ステップ2：発電機側は「U・V・W」が多い！まずは記号を読み替える

発電機の出力端子をよく見ると、ほとんどの機種で「U・V・W」と表示されています。

一方、分電盤や図面、負荷機器のラベルなどでは、次のような表記が混在しています。

■ 三相端子の表記パターン一覧

用途	よくある表記	対応関係（一般的）
発電機端子	U・V・W	U ≒ L1 ≒ R ／ V ≒ L2 ≒ S ／ W ≒ L3 ≒ T
分電盤・図面	L1・L2・L3 ／ R・S・T	設計者やメーカーごとに表記が異なる
ケーブル（旧色）	赤・白・黒	赤＝L1、白＝L2、黒＝L3 に割り当てるのが一般的
接地端子	E・⏚マーク	緑または緑／黄を接続

重要なポイント：
「U＝赤」「V＝白」「W＝黒」と色で決めつけるのではなく、
まずはU＝L1＝R という“役割”で考え、そこに赤を割り当てるイメージで接続します。
つまり、色 → 記号 に合わせるのではなく、記号 → 色を割り当てるのが正しい考え方です。

---

ステップ3：三相200Vでは「相順」が最重要（モーターの逆回転防止）

三相回路では、3本の電線をつなぐ順番（相順）が逆になると、

• モーターが逆回転する
• 設備に悪影響やトラブルが出る可能性がある

といった問題が起こります。
「色が合っているように見えるから大丈夫」では絶対にNGです。

■ 相順確認の基本手順

1. 発電機側：U → V → W を L1 → L2 → L3 とみなす
2. ケーブル側：一般的には
   赤＝L1、白＝L2、黒＝L3 に割り当てる
3. 負荷側の端子表示（U・V・W や L1・L2・L3）に対応させて接続
4. 相順チェッカーで正相（正しい相順）になっているか確認
5. モーターを試運転し、回転方向を目視で確認

この手順を守れば、「色だけを頼りにして逆相になる」リスクを大きく減らすことができます。

---

ステップ4：新色（茶・黒・灰・青・緑黄）は「将来の標準」として覚えておく

最近の教科書や資格試験では、IEC（国際電気標準会議）の考え方に合わせた新相色が使われています。

• L1（相1）＝ 茶（Brown）
• L2（相2）＝ 黒（Black）
• L3（相3）＝ 灰（Grey）
• N（中性線）＝ 青（Blue）
• PE（アース）＝ 緑／黄（Green/Yellow）

これは IEC 60446 / IEC 60445 系列の国際規格で示されている色使いで、欧州を中心に広く採用されています。

日本の現場では、いまも旧色が中心ですが、新設・改修工事、国際規格対応の設備では新色が採用されるケースも増えています。
そのため、「旧色（赤白黒）」と「新色（茶黒灰）」のどちらで配線されているかを図面・仕様書で確認できるようにしておくと安心です。

---

ステップ5：現場レポート（Genba Report）

ケース：発電機（U・V・W）と赤白黒ケーブルの接続で混乱した例

イベント現場で三相200Vを立ち上げる際、次のような状況がありました。

• 発電機側：端子表示は U・V・W
• ケーブル：赤・白・黒＋緑 の旧色
• 負荷側機器：端子表示は U・V・W

スタッフからは「赤＝U、白＝V、黒＝W でいいよね？」と、色だけで判断しようとする声が上がり、逆相の危険がある状態でした。

当社スタッフが立ち会い、次のように整理しました。

1. 発電機側の U・V・W を L1・L2・L3 に読み替え
2. ケーブル側の割り当てを次のように統一
   • 赤 → L1（U）
   • 白 → L2（V）
   • 黒 → L3（W）
3. 負荷側の U・V・W 端子に対応させて接続
4. 相順チェッカーで正相を確認
5. モーターの回転方向を確認してから本番運転へ移行

教訓：
色合わせではなく、「記号（U・V・W／L1・L2・L3）を基準」に接続し、色はその結果として確認する。
これが、現場でのトラブルを最小限にする近道です。

---

ステップ6：発電くんからのアドバイス

発電くん：
「ケーブルの色はたしかに目安になるけど、色だけで判断するのは危ないんだ。
特に三相200Vでは、相順チェッカーと端子の記号をしっかり確認してから電源を入れてね！
日本の現場では、端子やケーブルを左から『赤・白・黒』でそろえておくと、だれが見ても分かりやすいよ。」

---

まとめ：現場で迷わないためのチェックリスト

• 現場では今でも赤・白・黒＋緑（旧色）のケーブルが主流
• 発電機の出力端子はU・V・W 表示が多い
• 端子やケーブルを左から「赤・白・黒」にそろえると誤接続が少なくなる（ただし相順確認は必須）
• 色ではなく、端子記号（U・V・W／L1・L2・L3）を基準に考える
• 三相では必ず相順チェッカーで正相・逆相を確認する
• 新色（茶・黒・灰・青・緑黄）は、国際規格に沿った「将来の標準」として頭に入れておく
• 色の細かいルールは、電力会社・官庁・設計仕様書ごとに異なる場合があるので、必ず図面・仕様を確認する

発電機とケーブルの選び方・つなぎ方で迷ったら、現場条件（容量・距離・負荷内容）とあわせて、ぜひお気軽にご相談ください。

⚠️ 法令・通達は改正される場合があります。最新情報は必ず所轄官庁の公表資料や、関係する規格・標準仕様書をご確認ください。

---

参考：電線色に関する主な規格・資料（外部リンク）

• JIS C 0446「色又は数字による電線の識別」抜粋（きかくるい）
• IEC 60446 / IEC 60445 に基づく導体色の国際標準（英語）
